ステムとフロントフォーク、ホイールを交換する事となった刀は、IGキーでハンドルロックを行う加工を行います。

まずは、ステムの交換です。

イメージ 1

アンダーは付属のテーパーベアリングを使用しますが、アッパーは私の好みでボールベアリングを使用します。

イメージ 2

使用したステムはナイトロレーシング製です。

イメージ 3
トップブリッジがニンジャ用と共通となっている為に、ニンジャ用のIGキーブラケットを別にオーダーすれば
ニンジャ用のIGキーが取り付け出来ます。

しかし、トップブリッジに取り付けが出来ても、そのままでは車体に取り付けできません。

IGキー本体、メーターステー、カウルステーに加工して、何とか取り付けできました。

イメージ 4
ハンドルを左に切って、IG-キーによるハンドルロックが可能です。

イメージ 5
IGキースイッチのハーネスを加工して、刀のメインハーネスと接続しました。

イメージ 6
フォークを取り付けて測定し、ホイールのセンター出しにアクスルカラーの製作でフロント廻りの完成です。

イメージ 7
次はリヤ廻りです。

イメージ 8

リヤ廻りを分解して行くとブレーキパッドが残り少ないので、交換しておきます。

キャリパーを点検すると・・・

イメージ 9

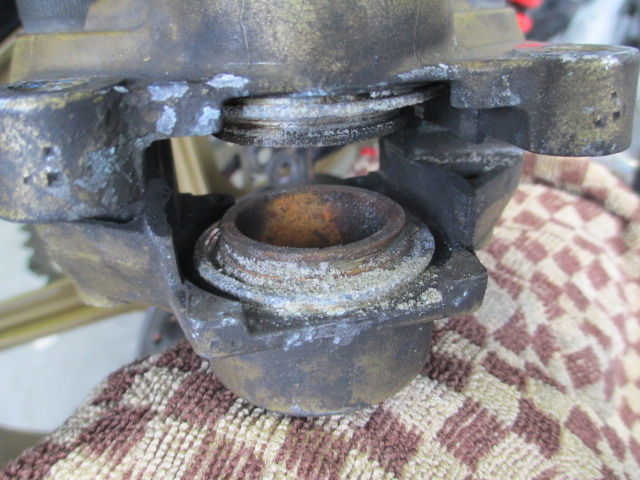

ブーツを取るとこんな事に・・・

何も考えずにピストンを押し込むと大変な事になります。

イメージ 10

ピストンをもう少し出した状態で洗浄すると、キレイになりました。

ピストンの動きが悪ければO/Hが望ましいですが、ピストンの動きに問題は有りませんので、今回はこのまま
でもO.Kでしょう。

イメージ 11
GSX-R用のマグ鍛のJB-1です。

リヤサスのオーリンズのレジェンドツインに

イメージ 12

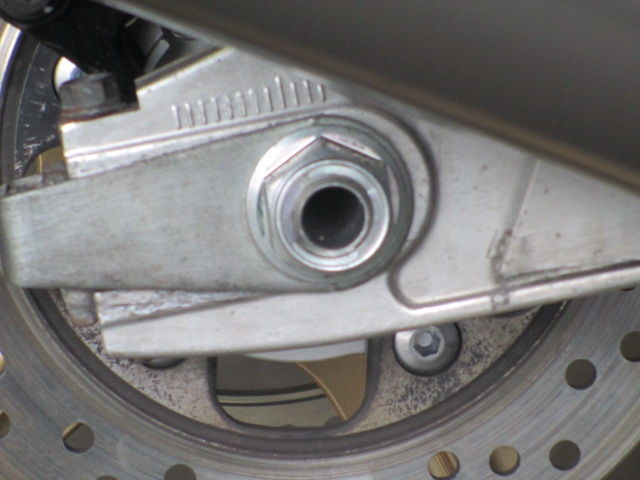

アクスルシャフトは中空にしました。

つづく
