イメージ 1

使用不可とされたクランクは、ストックのクランクAssyと交換して作業を進めて行きます。

アウトプットシャフトを後期型に交換して、ベアリング、ブッシュ類は交換、ギヤは問題有りませんでした。

イメージ 2
イメージ 3

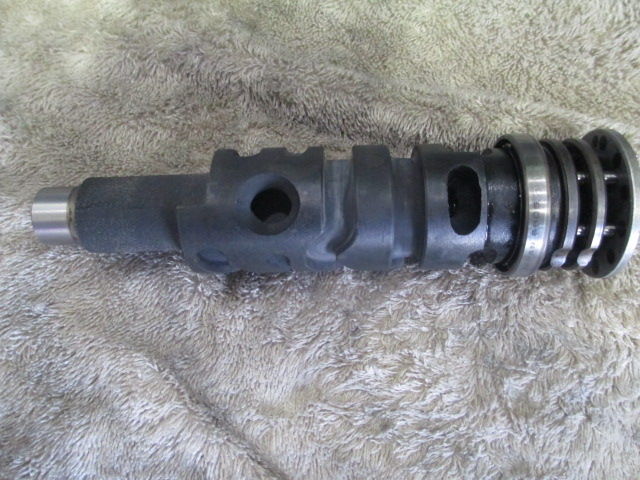

シフトドラムによく見られるダメージも有りませんでしたので、研磨して組み付けます。

イメージ 4

クランクケースを組み付けたら、フレームに搭載します。

イメージ 5

ホーニング後のピストンピストンクリアランスを確認して・・・

イメージ 6

リングを交換したピストンとシリンダーを組み付け、ガスケットは純正品です。

イメージ 7

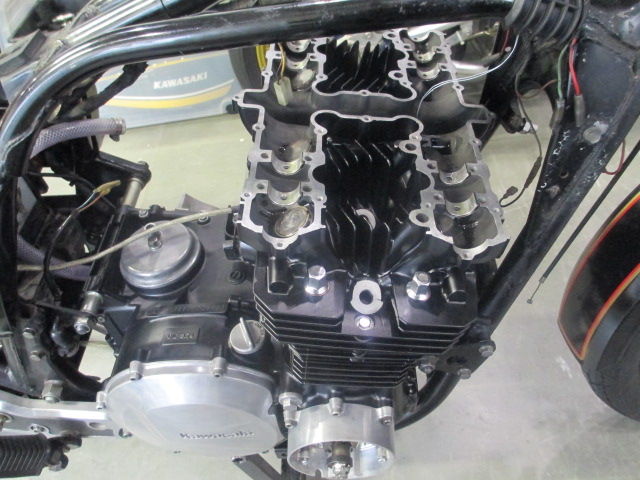

ヘッドを載せて・・・

イメージ 8

カムチェーンを交換しているので、バルブタイミングとクリアランスを調整し・・・

イメージ 9

カムカバーを取り付けました。

イメージ 10

オイルクーラーホースの接続部分が荒れています。

イメージ 11

オイルが漏れていた訳では有りませんが、修整しておきました。

イメージ 12


イメージ 13

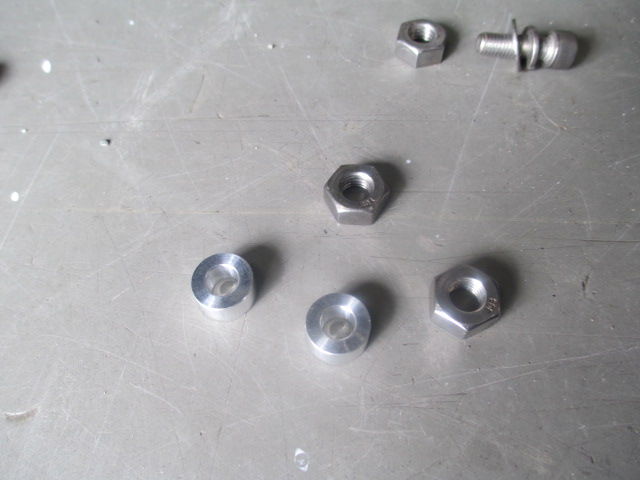

オイルクーラーマウント部分に使われていたナットは、アルミのカラーに交換

イメージ 14

リヤタイヤの前に出されたブリーザーホースは危険ですので、取り回しを変更します。

イメージ 15

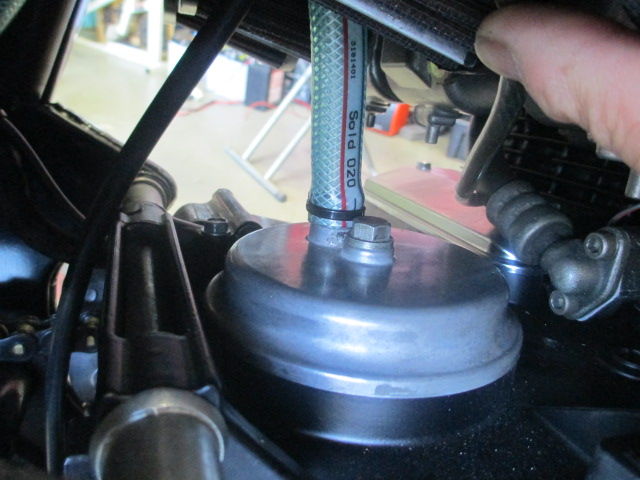

ホースのサイズを小径化する為に、ブリーザーカバーを加工しました。

イメージ 16

これで、ホースの取り回しの自由度が上がります。

イメージ 17

ダウンチューブに取り付けられていた、赤い派手なホーンはハーネスを延長してバッテリーケースの前に隠しておきました。

つづく
