2021年03月

Z1000R2

DSC00840DSC00839

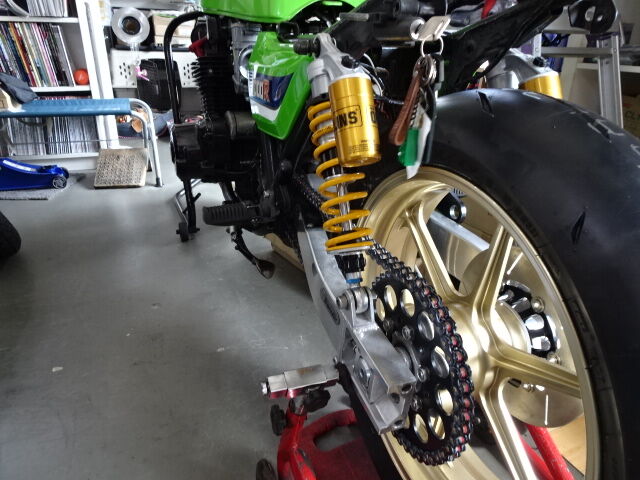

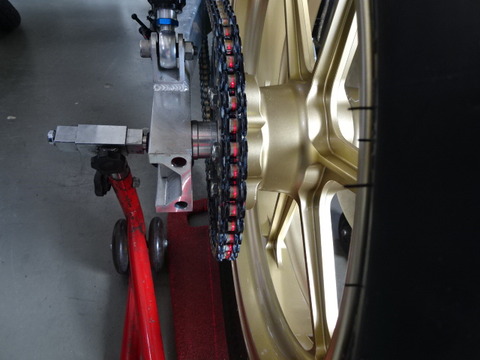

リヤサスをオーリンズに交換し、スイングアームの垂れ角を変更、チェーンを張って、チェーンラインの確認

DSC00844

DSC00843

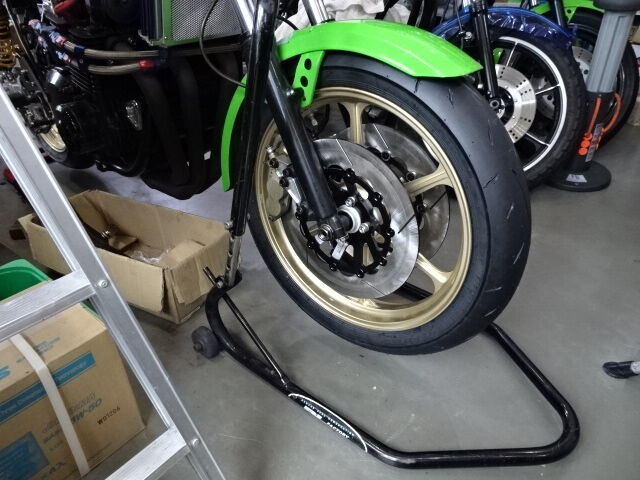

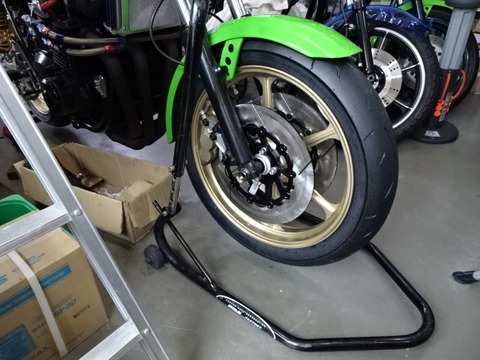

フロントデスクは、320mmのレーシング仕様、キャリパーは前後共前仕様からのキャリーオーバーのブレンボ。

DSC00845

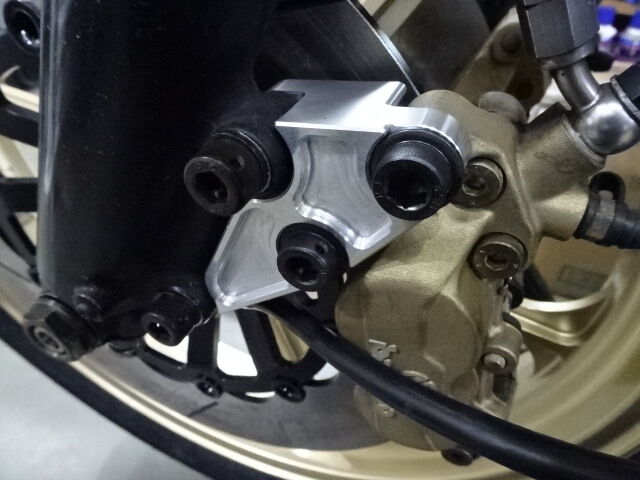

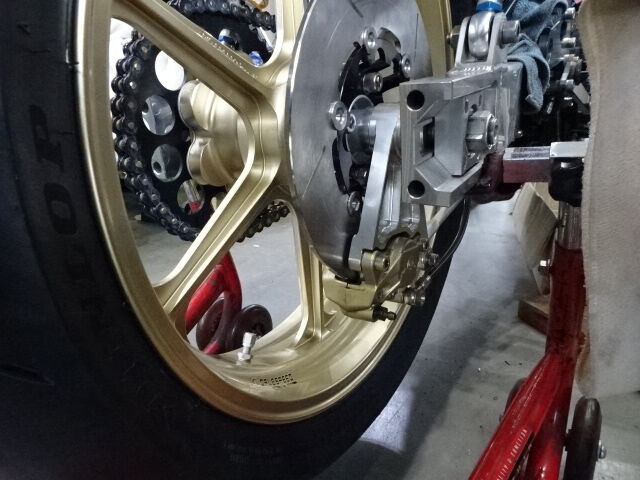

キャリパーサポートは、SS ITOオーダー製作分。

がんばって、納期を縮めてもらったので、少し宣伝を・・・。

SS,ITO製キャリパーサポートは、フォーク、ホイール、キャリパー等と、必要な各部寸法を伝えると、バッチリセンターが出るサポートが送られてきます。センター出し用のシムが付属されていないのが、豊富なデーターと製品精度に対する自信の表れなんでしょうね。




こんなんで、えーかな?













Z1 ハーネス その3



DSC00836

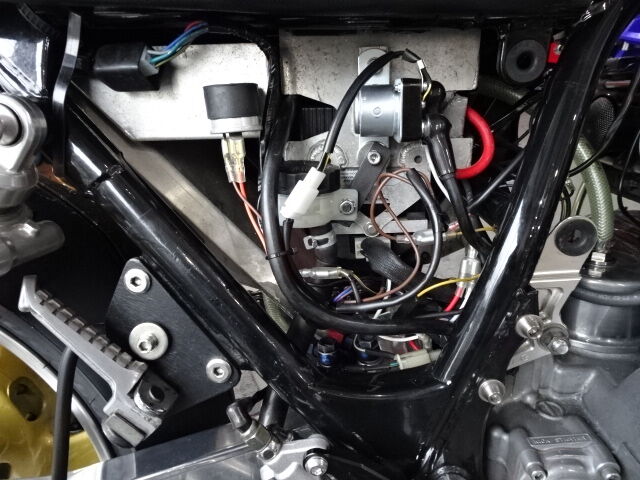

センターハーネスを使用せずに、シンプルにとりあえずレイアウトしてみました。

DSC00834

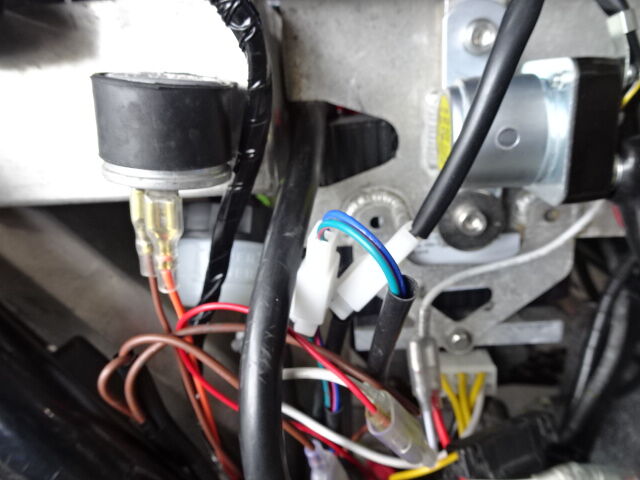

オイルプレッシャーとニュートラルのハーネスが入れ替わっていましたので、プレッシャースイッチを外した所、
DSC00835

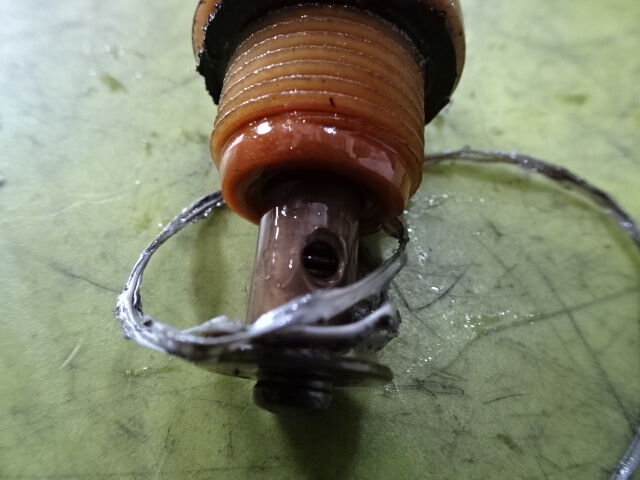

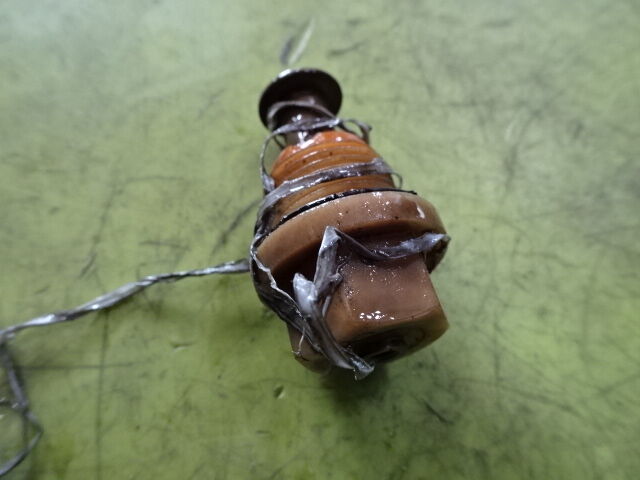

Oリングがつぶれてオイル漏れを起こしていたのか、スイッチにシールテープが巻かれていました。

オイル漏れは有りませんでしたので、問題は解決していたという事なんですが、ハーネスの接続がネジ止めタイプでしたので、
整備性の良い、ギボシタイプのスイッチAssyで、交換しておきました。

つづく


差し入れ #680

本日の差し入れは

DSC00805

少し前にいただいていました~!

このイチゴ年中食べた~~い!!




DSC00833

こちらは、食パン専門店のパンです。

ねこ? 犬? どらえもん? の型の食パンもいただきました。

ふわっっふわです。

ありがとうございます~!!







Z1 ハーネス不具合 その2

DSC00825DSC00826

メインハーネスのビニールテープをほどいて、不具合を探して修理するより、新品に交換してしまう方が
安上りです。

ステーターコイルからのハーネスはICレギュレターにダイレクトに接続しますので、センターハーネスは使用せずにシンプルにまとめます。

アルミ製のバッテリーケースは、そのまま使用しています。

ニュートラル、オイルランプのハーネスは、分離させてコネクタ接続。

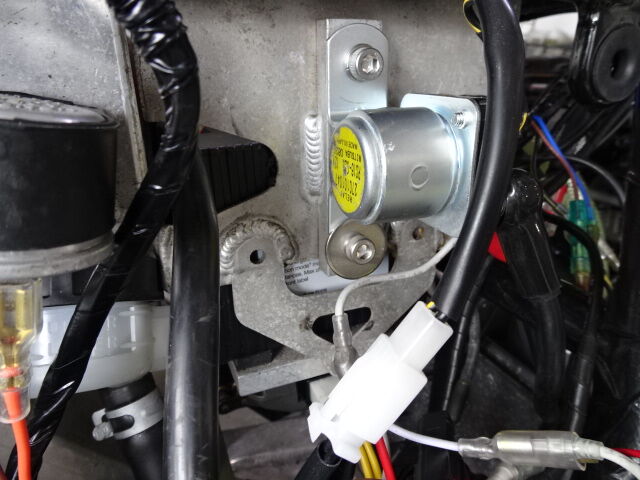

社外品のスターターリレーは、カワサキ純正部品に交換。

IG ON電源は、電装品が追加される事を考慮して、余分に用意しておきました。

もう少しで、完成です。





Z1 ハーネスの不具合

DSC00819
コンプリート車両として購入されたカスタムZ1,色々不具合が出て、オーナーはこれまで、ほとんど乗れず・・・。

今度は、電装です。



DSC00809


DSC00821

圧着が上手く出来ていなかったり。
DSC00818


DSC00823
DSC00824

ハーネスのあっちこっちが加工されており、色がそろえられていないので、不具合が出た時は、診断が大変です。

リヤブレーキスイッチが常時電源だったり・・・。

DSC00819

変なところにウインカーリレーが有ったり・・・。

DSC00816

カワサキ車のアースに茶色のハーネスを使用している等、かなり手強い。

なんとか、車検を通すために、応急で修理されたんでしょうかね?。

これからも、修理を担当させて頂くなら、このままでは大変なのが、目に見えていますので、


整備しやすいように一新させていただく事に。        つづく
