GPZ900R

イメージ 1

こちらのGPZ900Rは、キャブレターの交換とリヤの足廻りに手を入れます。

イメージ 2

パワーフィルター仕様とされ、オイルキャッチタンクが取り付けられておりましたが、この取り付け方では溜まったオイルが逆流してしまいます。

イメージ 3

キャブレターはTMR36φに交換

イメージ 4

オイルキャッチタンクはTGナカガワ製を使用しています。

イメージ 5
次は、リヤ廻りの作業です。

ステッププレートを取り外して、リヤアームを取り外し、

イメージ 6

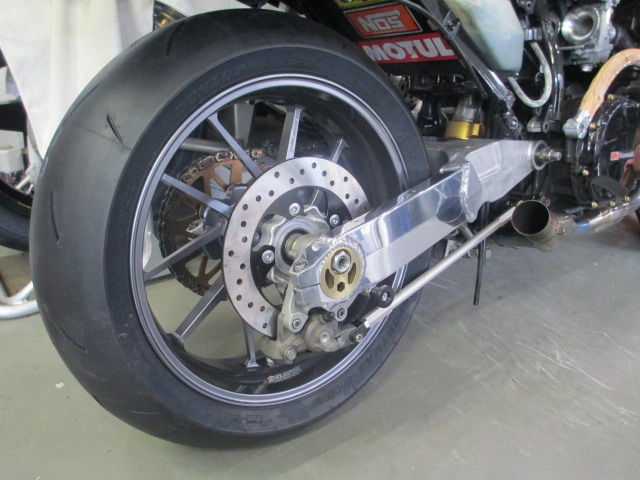

ピボットを加工したZZR-D型のアームに交換です。

リヤホイールも同型のゲイルスピードですが、リム幅を4.50から5.50へサイズアップしました。

ZRX1100用のホイールを選択した事で、アクスルシャフト径も20㎜にアップしています。

イメージ 7
タイヤサイズも160/60から180/55へサイズアップ、α-13の実測値は186㎜です。

イメージ 8
ブレーキ廻りもZRX1100で、トルクロッドはフレームと連結しています。

後は、ステップキットの到着が待たれます。



差し入れ #473

本日の差し入れは

イメージ 1

ファクトリーShin の フロマージュパフ です。





イメージ 2

そしてこちらは、 札幌の味噌ラーメンです。

ありがとうございます~!







Z750FX その3

イメージ 1

シリンダーをボーリングしたエンジンには、多少なりともその効果に期待して、マグネット付きのオイルフィルターを使用しています。

さて、次はエンジン左側のオイル漏れ修理です。

イメージ 2

ミッションカバーはチェーングリスと漏れたオイルでドロドロです。

イメージ 3

クランクケースの合わせ面からも?・・・

イメージ 4

いえ、スターターのOリングからでした。

イメージ 5

ジェネレーターカバーのグロメットは交換せずに、対策して組み付けです。

イメージ 14

マグネットローターはまるで新品のような状態です。

イメージ 6

スプロケットとチェーンは630から525へコンバート、ナットが緩む事が有るのでロックワッシャは2か所をかしめます。

イメージ 7
イメージ 8

イメージ 9

リヤスプロケットのナットはロックワッシャを使用せず、ロックナットに変更しています。

イメージ 10

スプロケットカバーの内側も清掃すると、こちらもまるで新品の様です。

イメージ 11

レリーズは当然グリスアップしています。

イメージ 12

イメージ 13

曲がっていたクラッチレバーも修整して

イメージ 15
 組み上がりました。

これから試運転です。


Z750FX その2

親子2代で乗り継がれているZ750FXですが、腰上を開けたついで69㎜のピストンで860ccとする事となりました。

やはり、周りのリッターバイクと走るにはもう少し余裕がほしいという事です。

イメージ 2

イメージ 1

選択したのは、ワイセコのピストンですが、この69㎜のピストンのみコスワースと同じ形状となっています。

イメージ 3

ボーリングから戻ってきたシリンダーを測定して、指定したピストンクリアランスで有るかどうかを確認

イメージ 4

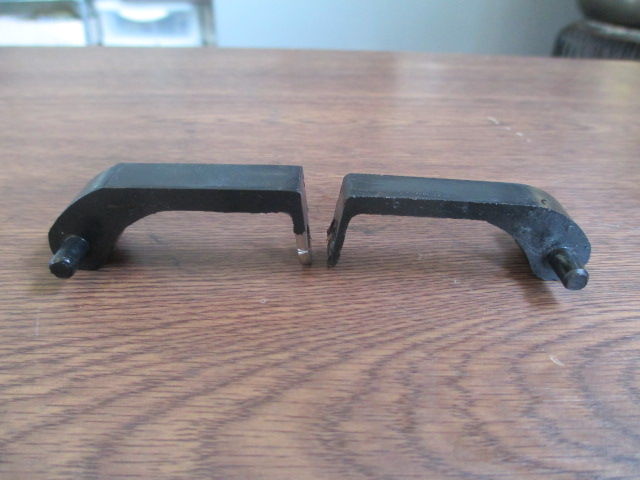

チェーンガイドは強化型を使用します。

イメージ 5

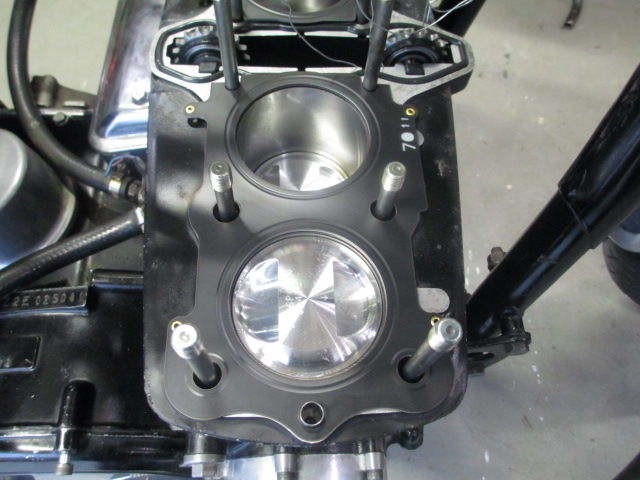

ピストン、シリンダーを組み付けて、ヘッドガスケットはPAMS製メタルガスケットです。

イメージ 6

バルブステムのオイルシールはフッ素ゴムのバイトンです。

旧車とはいえ、今でも新しくリリースされるこうした優れたパーツを、使わない手は有りませんね。

イメージ 7

バルブガイドは問題無しで、バルブシートカットを行いました。

バルブは純正の新品に交換して、すり合わせをしています。

イメージ 8

イメージ 9

ヘッドナットも清掃

イメージ 10

ヘッドを搭載して、長穴加工したスプロケットを取り付けたカムを組みます。

イメージ 11

ノーマルのカムですが、バルブタイミングは変更しています。

イメージ 12

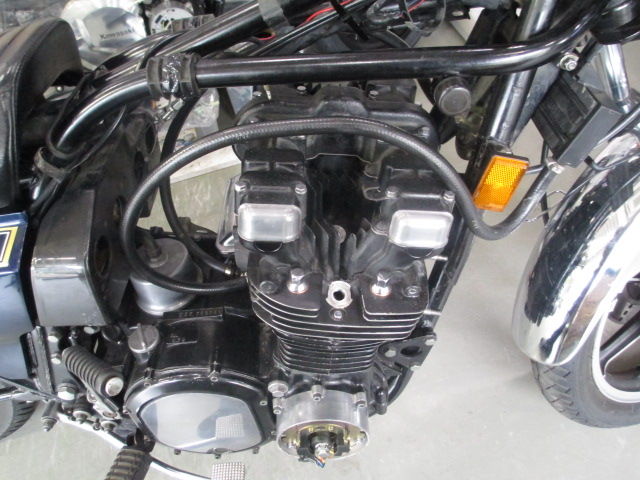

エンジンは完成しました。

つづく

差し入れ #472

本日の差し入れは

イメージ 1

昨日いただいていました福岡のお土産です~。

遠方よりありがとうございますm(___)m
