KZ1000J その10

車検、エンジンO/H と作業を進めて来たKZ1000J の最後の作業は、電装系です。

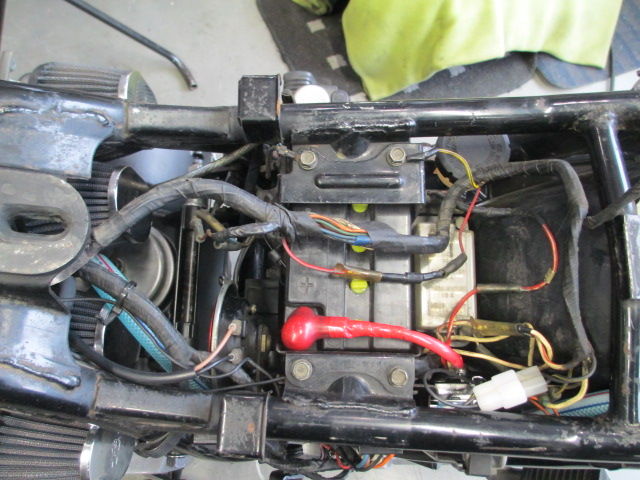

イメージ 1

イメージ 2

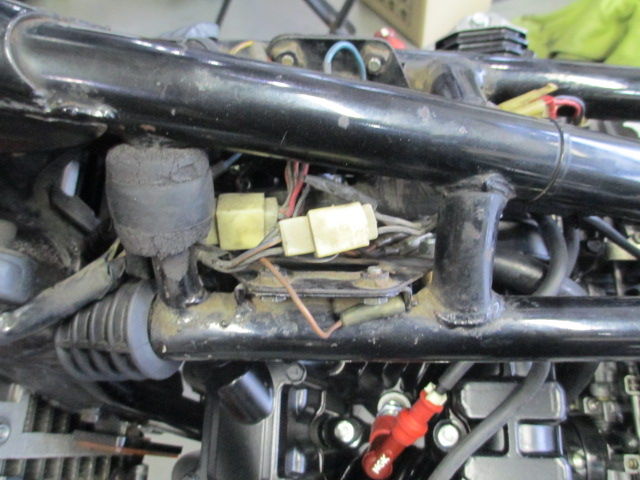

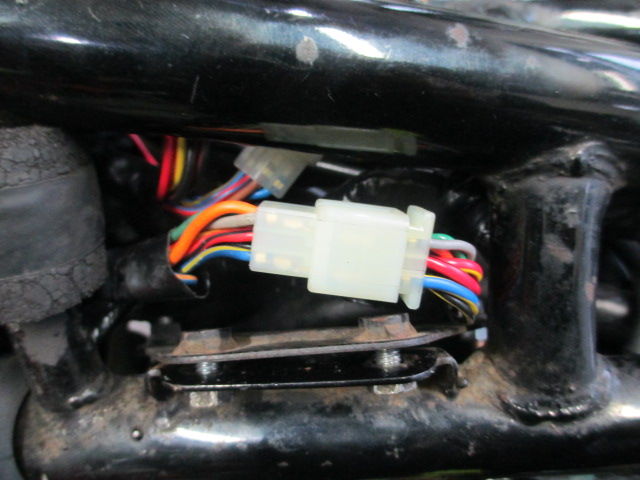

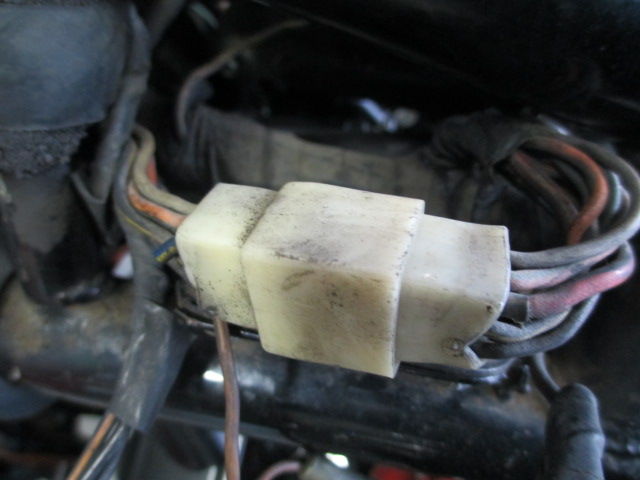

今の所は不具合が有る訳では有りませんが、追加されたハーネスやハンドルスイッチのカプラーの熱による変形が見られますので、EU仕様Z1000R2の純正部品に交換です。

イメージ 3

ハンドルスイッチの取り回しも変更します。

イメージ 4

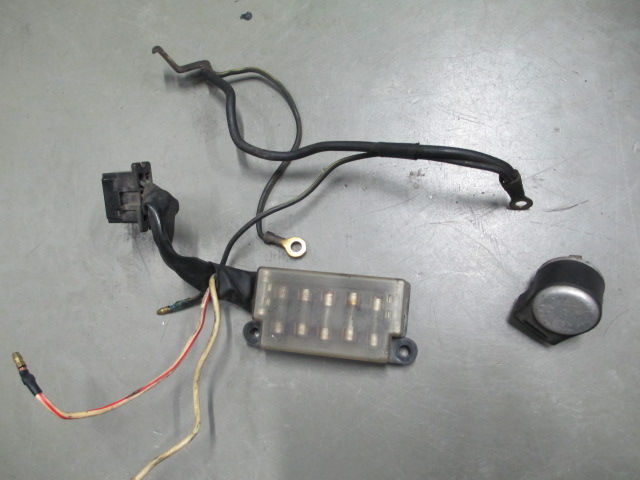

メインハーネス以外では、ヒューズAssy,ウインカーリレー、バッテリーワイヤーのマイナスも交換です。

イメージ 13

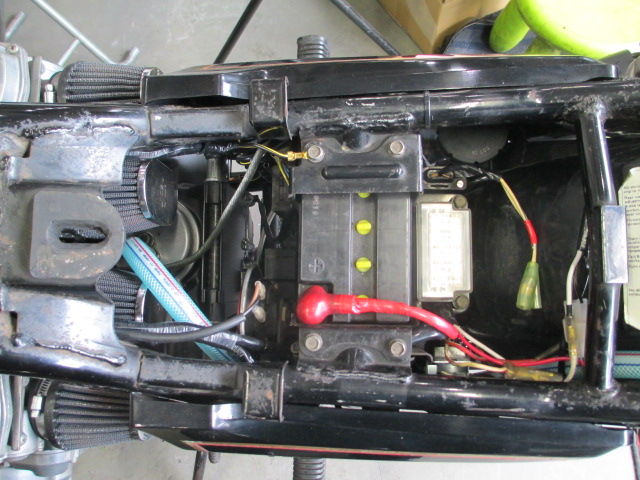

1枚目の画像と比較して、かなりスッキリさせる事が出来ました。

バッテリーワイヤーのプラス側はキレイでしたので、恐らく交換されていたと思われます。

イメージ 5

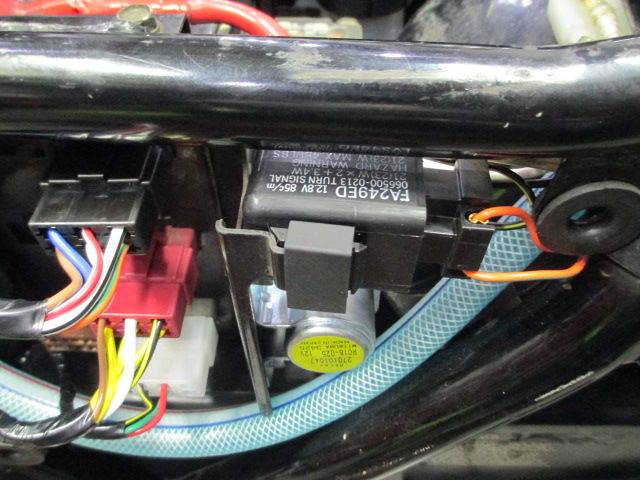

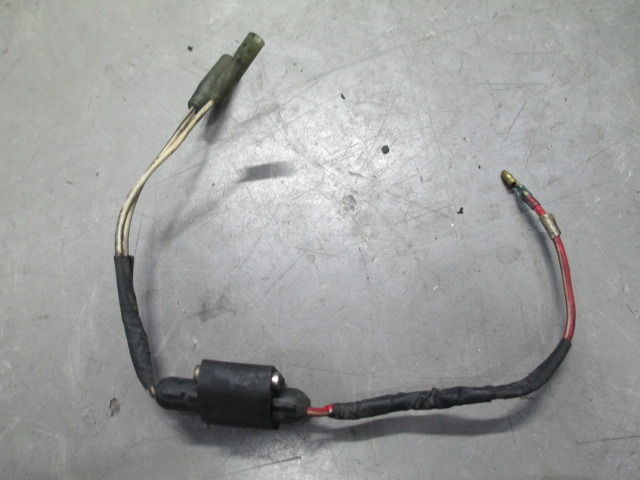

従来はハザードとウインカーの2つのリレーが有りましたが、このリレー1つでハザードとウインカーが機能します。

イメージ 6



イメージ 7
ハンドルスイッチのハーネスをカットして、カプラーはロックタイプに変更しました。

イメージ 8

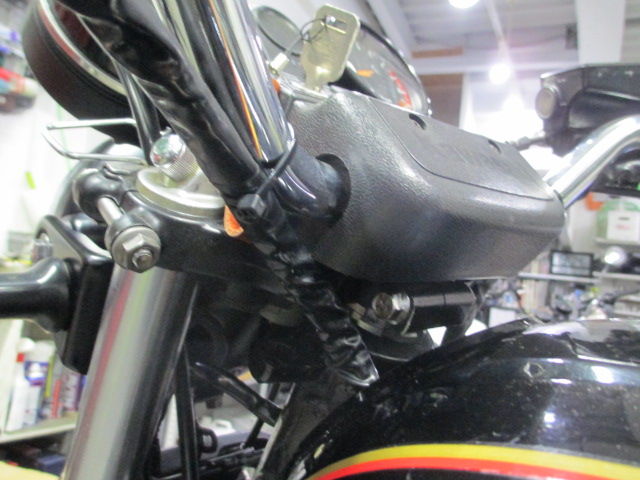

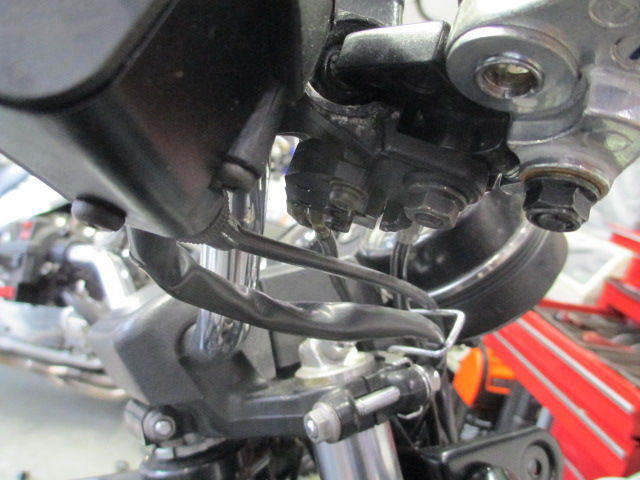

トップブリッジの前を通していた取り回しを、トップブリッジ後ろからタンク下へ変更しています。

IGキーとメーターが違いますので、ここはメインハーネスの加工とハーネスの追加が必要となりますが
IGキー、メーターの不具合で、これらを交換する事になったとしても、すべてカプラーオンで交換出来る様にしています。

イメージ 9

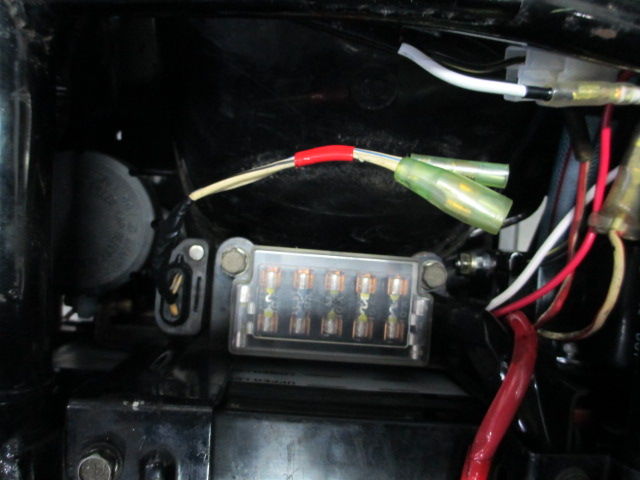

使用された形跡の無いヒューズホルダーは、オプション装備用で常時電源です。

イメージ 10

常時電源とは常に12Vが来ている電源でバッテリー直結ですが、キーをON した時の電源としておきましたので、ETC等の後付け装備の電源に使用してください。

イメージ 11

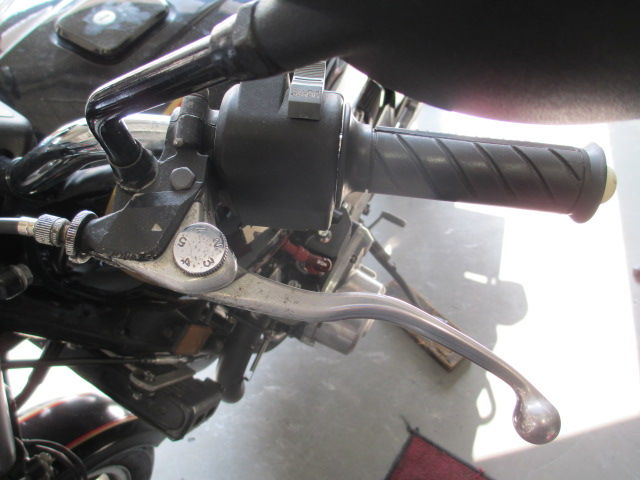

ゼファー等の調整ダイヤル付レバーは、レバー比の関係で操作は重くなりますし、レバー位置を近くするとストローク不足でクラッチが切れなくなりますので、やはり調整式は必要ないんじゃ無いかと思います。

イメージ 12

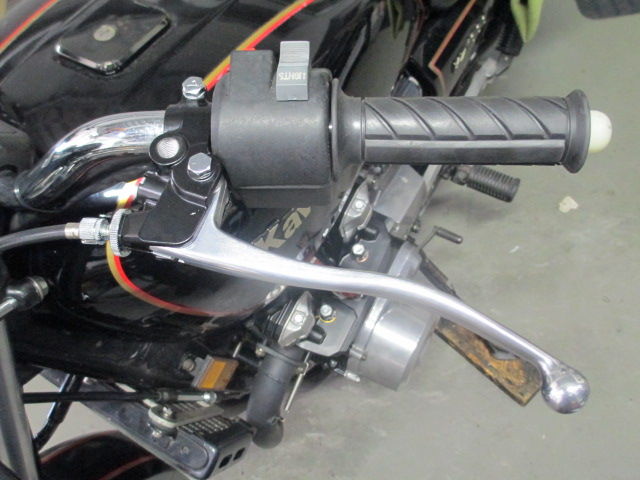

1000JのレバーAssyに交換しました。

操作も軽く、操作感もいいです。

それに、指を掛ける部分のレバー形状が最高にいいです。

お待たせしました、これで完成です。







GSX1100S

イメージ 1

お待たせしておりましたGSX1100Sですが、ようやく部品が揃いましたので作業開始です。

ステム、フォーク、ホイールを交換します。

まずは、フロント廻りから分解して行きますが、多くの不具合が発覚しました。

イメージ 5
IGスイッチの断線した配線の雑なバイパス処理。

ステムのクランプを緩めてもフォークが抜けないので、力一杯引っこ抜くと・・・

イメージ 2
これだけズレているのを、無理やり取り付けられていました。

フォークに曲がりが無いので、ステムの曲がりですね。

イメージ 3

ステムベアリングはゴリゴリ

イメージ 4

ハンドルストッパの造りも・・・

この辺りの部品は全て交換となりますので、現状の報告でした。

イメージ 6
刀のハンドルロックはステムに取り付けられた別のキーで掛けますが、メインキーでロック、解除に慣れてしまうとこれが意外と面倒です。

MK2等も同じシステムですが、ガタが大きくなって来るとハンドルロックの解除を忘れて発進し、転倒といった
事例が過去には有りました。

今回はキーシリンダを交換して、メインキーによりハンドルロックが出来る仕様にしたいと思います。

つづく


差し入れ #469

本日の差し入れは

イメージ 1

先日いただいていました、岡山のお土産です。



イメージ 2

そしてこちらは、北海道旅行のお土産です。




イメージ 3

そしてこちらは、「シューラスク」 ・・・って、 シュー は初めてです~。




イメージ 4

そしてこちらは、おはぎです。 ・・・ ちょっと食べてしまいました^^


ありがとうございます~!!










Z750FX

イメージ 1

鳥取県からお越し頂きましたZ750FXの作業開始です。

お父様が新車で購入した車両だそうで、現在は息子さんが譲り受けられたそうで、なんとも羨ましいお話です。

エンジンからの異音とキャブレターの引っ掛かりという不具合と各部点検というご依頼です。

まずは、キャブレターから見て行きましょう。

イメージ 2

イメージ 3

引っ掛かりの有る個体を特定する為に、リンクを外してスロットルバルブの動きを確認します。

引っ掛かりが有るのは、NO.1のボディでした。

イメージ 4

原因は、このボディ内側の腐食がスロットルバルブとこすれていた為です。

スロットルバルブの動きはかなり固くなっており、強制開閉式で無ければ動いていなかったはず。

イメージ 5

ボディ内部の腐食を研磨してスムーズな動きとなりました。

次はエンジンです。

ツーリング中に出たという異音ですが、その音自体の確認は取れませんでした。

お話を聞く限りでは、テンション不足によるカムチェーンの音の様ですので、テンショナーとアイドラー廻りを
点検します。

テンショナーは750RS等と違い、オートテンショナーとなっており調整不足という訳では無さそうです。

イメージ 6
ヘッドカバーを開けたら、データ取りの為にバルブタイミングの測定しておきます。

EX 6.5°の遅れ、IN 5°の遅れでした。

エンジンは1度も開けられた事が無いという事ですが・・・

イメージ 7

NO.3 カムホルダーのドエルピンが1つ付いてませんでした。

イメージ 8
ボルト穴も何か触られた形跡がありましたよ。

イメージ 9
イメージ 10
1番がオイル上がりをしている様です。

イメージ 11
イメージ 12
ヘッドはこれからカーボンを落としてから点検です。





Z1100R

イメージ 1

岡山から車検整備でお越し頂きましたZ1100Rの作業開始です。

イメージ 2

カムプラグよりオイル漏れが有りましたので、カムプラグとガスケットを交換します。

ついでにバルブクリアランスの点検を行うと、調整した方が望ましい数値が出ました。

インナーシムの1100Rですのでカムを外しての作業となります。

イメージ 3

バルブタイミングも確認して、必要で有ればついでにカムスプロケットを交換して、バルブタイミングも調整しておきましょう。

測定結果は、6度の遅れでした。

イメージ 4

ノーマルカムスプロケットを長穴加工した物tと交換して調整しました。

イメージ 5
チェーンとスプロケットを交換。

スプロケットは48Tから45Tへ、チェーンはゴールドを選択されました。

イメージ 6

イメージ 7

マフラーのセンターパイプを加工して、メガホンをステップに近づけました。

トルクロッドが有りますのでこれで限界です。

イメージ 8

集合部の位置が少し後ろに下がった事で、エキパイがフレームに沿ってキレイなラインとなりました。

完成です。
