SRX600 その2

イメージ 1

フロントフォークの作動性に重要な役割を持つインナーチューブ側のスライドメタルですが、SRX600には部品設定が有りません。

これだけの為にインナーチューブを交換する訳には行きませんので、他車から流用します。

イメージ 2
左側のライトステーブッシュが傷んでいましたが、原因は中のカラーが入っていなかった為です。

イメージ 3

こちらが右側

イメージ 4

でも、ちぎれ掛かってましたので、交換しておきました。

さて、組み上がったフォークを取り付け、ライト廻りを組み付ければ完成!

という所でしたが・・・

イメージ 5

ライトステーの取り付けボルトの先端が折れこんで、残っていました・・・。

ボルトも回って緩みましたから、気が付きませんでしたよ。

イメージ 6
ホイルとフォークを外して、摘出成功です。

イメージ 7

今日は作業場から出せないので、試運転は明日の朝一に行います。

SRX600

イメージ 1

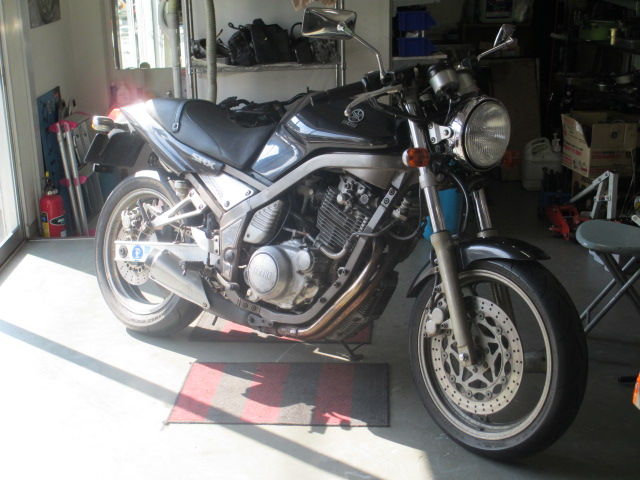

「フロント廻りの動きが悪いのと、車体が重いので整備を・・・」 というご要望のSRX600、作業開始です。

まずはステムベアリングの点検から始めます。

フロントを持ち上げて左右にハンドルを動かしてみても、引っ掛かりもなくスムーズに動きます。

しかし、これでO.K とは出来ません。

フロントを上げただけでは、重量物のホイールとフォークがステムを引っ張りますのでこの様な状態でも
それほど引っ掛かりを感じない場合も有ります。

イメージ 2

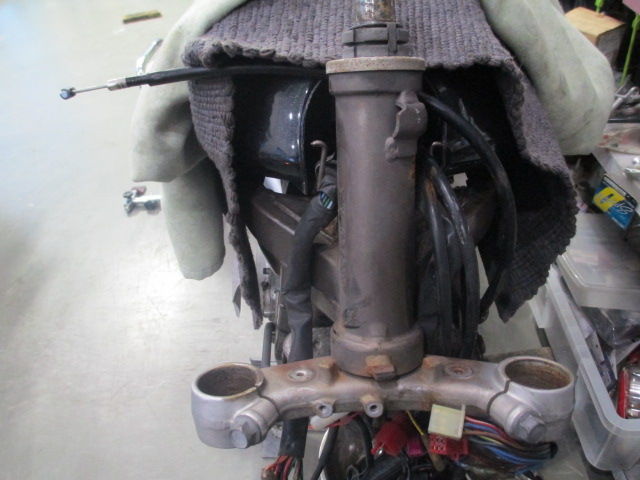

ホイール、フォークを外した状態で確認すると、ゴリゴリでした。

イメージ 3

イメージ 4

イメージ 5

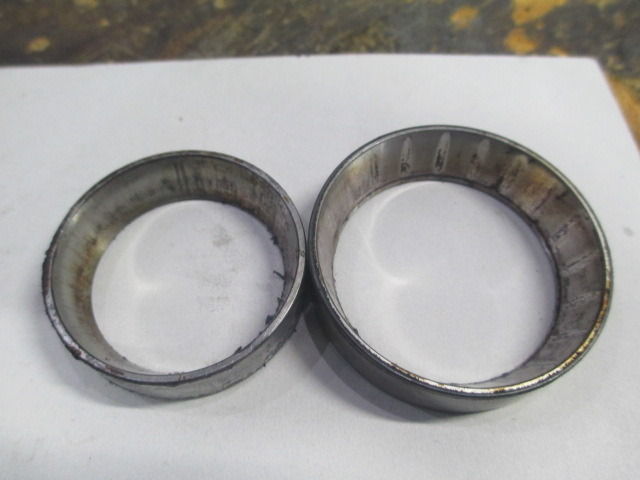

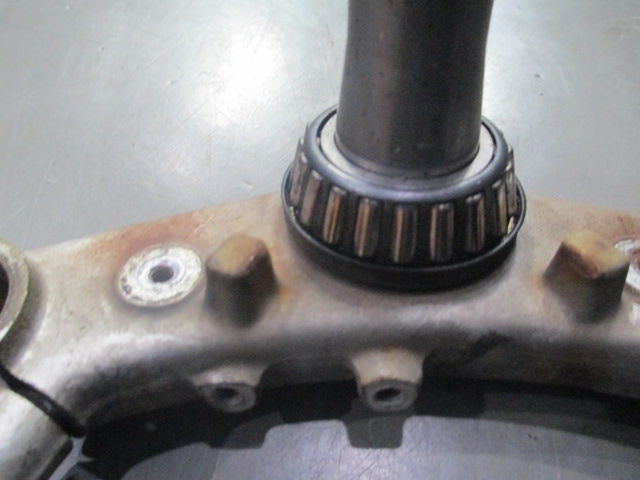

上下のベアリング共、グリスはカラカラに乾いており、レースも傷んでおりました。

イメージ 6
ハンドルストッパも傷んでおりましたので・・・

イメージ 7

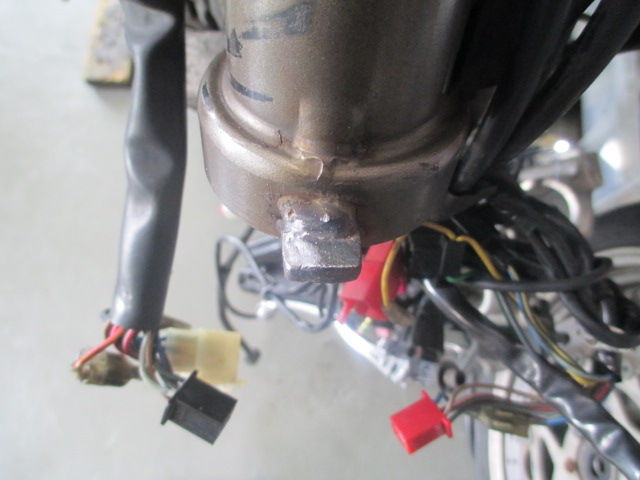

肉盛りして修整しておきました。

イメージ 8

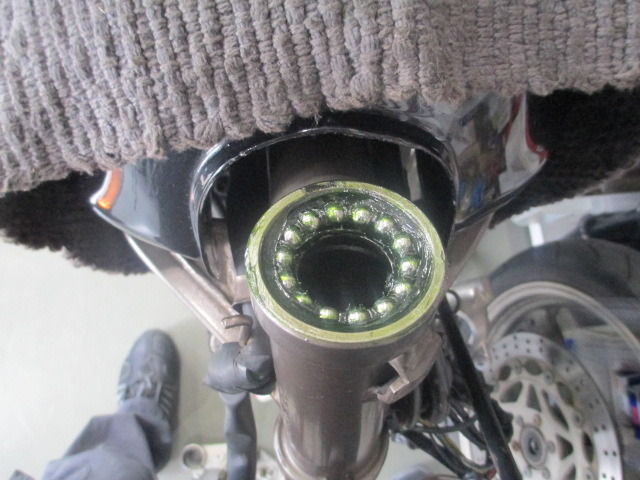

アッパーベアリングは、通常のテーパーベアリングでは無く、動きの良いリテーナー付きボールベアリングを使用します。

イメージ 9

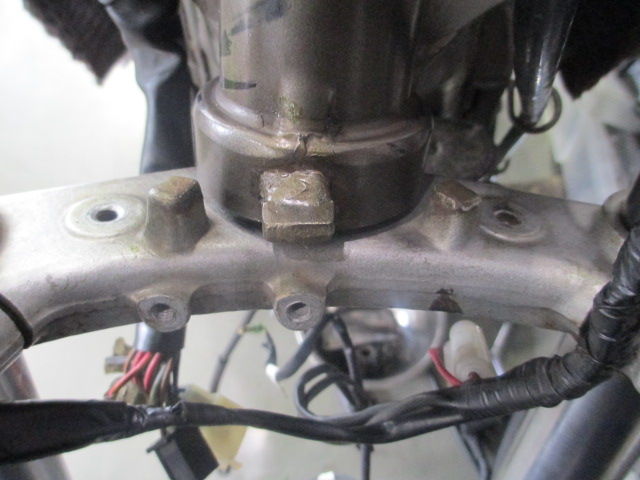

アンダーは純正のシールつきテーパーベアリングで、ストッパを左右の切れ角を合わせて整形し、
近似色を筆塗りで仕上げました。

次は、フロントフォークのO/Hです。

イメージ 10
インナーチューブに大きな傷が多く見られます。

オイルシールの摺動部分では有りませんが、新品のシールを入れる際にリップを傷付けてしまう恐れがあります。

イメージ 11

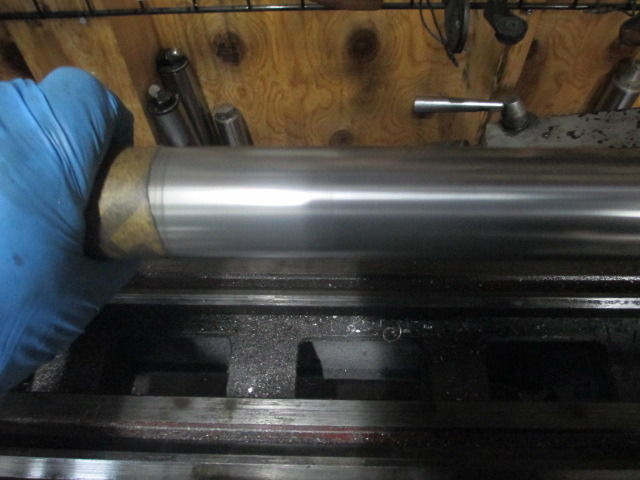

旋盤にセットして研磨しておきました。

イメージ 12

凹みは残ってますが、凸が無くなれば問題無いでしょう。

イメージ 13

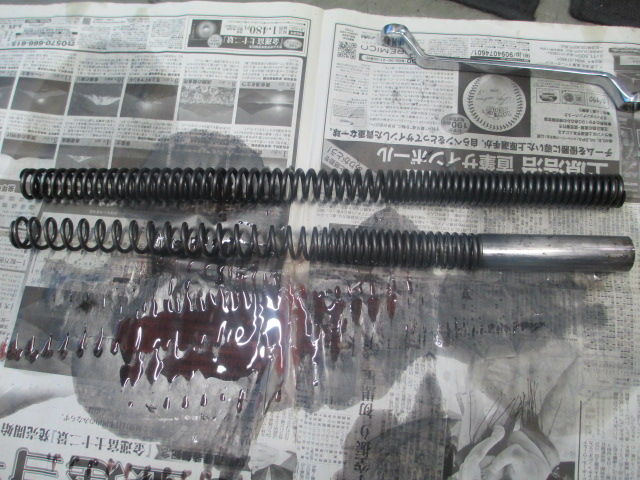

スプリングはWP製に交換、オイルは油面共に取りあえず指定通りとしましょう。

つづく

KZ1000J その8

問題が有ったクランクシャフトは、測定の結果多くの問題が出てきました。

マグネットローターの取り付け部分の振れが基準値を大幅に超えておりましたので、部品取りのクランクから移植を内燃機屋さんにお願いした所・・・

イメージ 1

イメージ 2

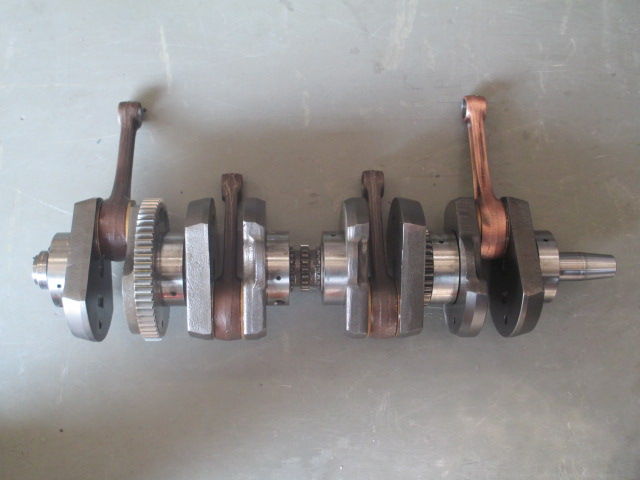

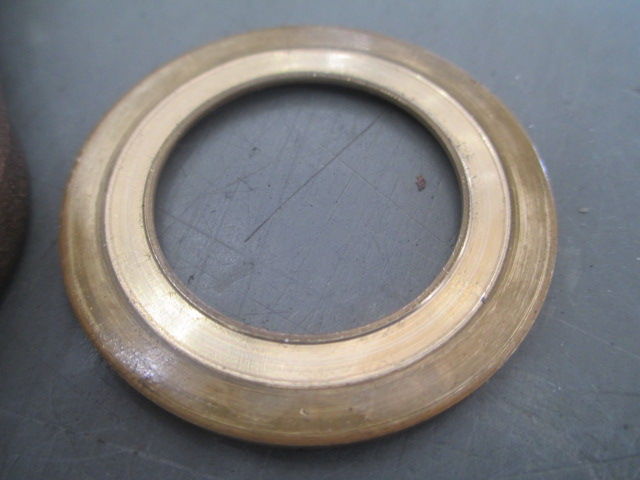

スラストワッシャにも問題が見つかった様でコンロッドとAssyで交換してもらいました。

イメージ 5

しかし、振れ自体に変化hが見られないという事です。

そこで、No.2のウエイトまで移植を試みるもスプラインの微妙な違いで移植できず・・・。

イメージ 3

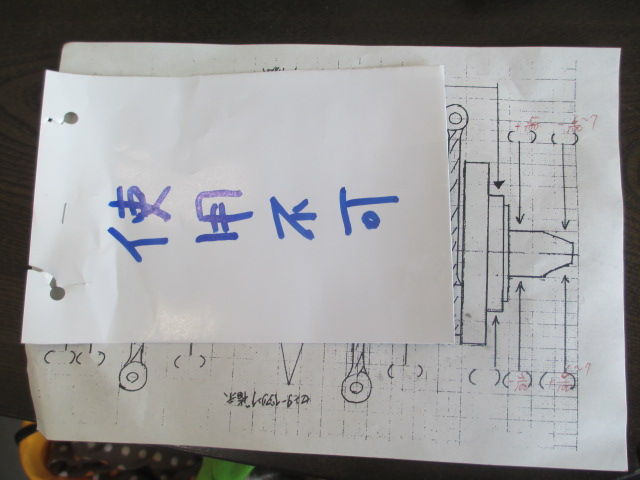

そして、このクランクは・・・

イメージ 4

という回答で、戻って来ました・・・。





Z1

イメージ 1

イメージ 2

イメージ 3

イメージ 4

イメージ 5

Z1ブレーキ廻りのO/Hです。

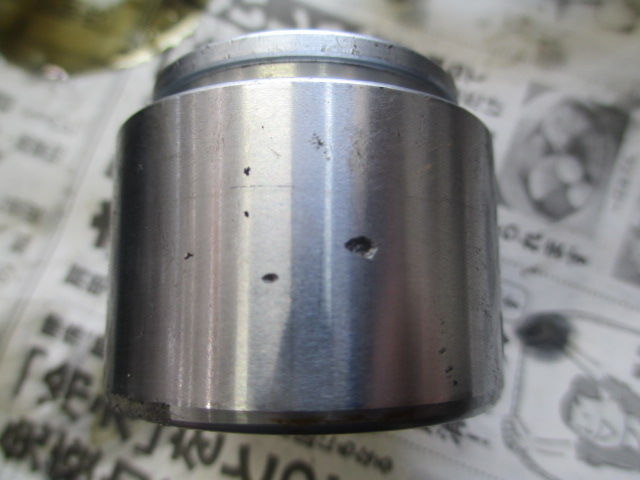

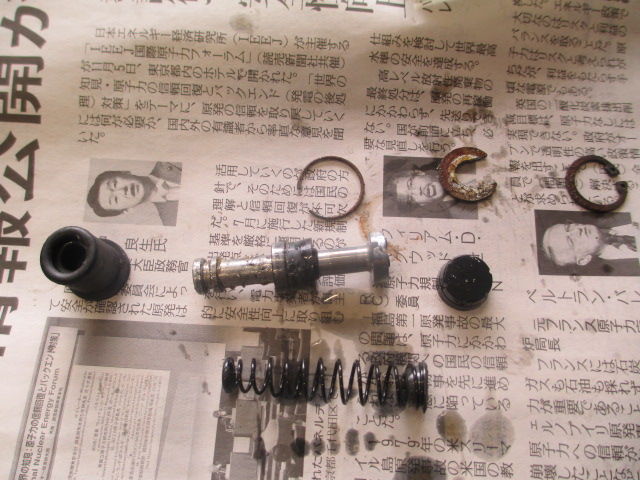

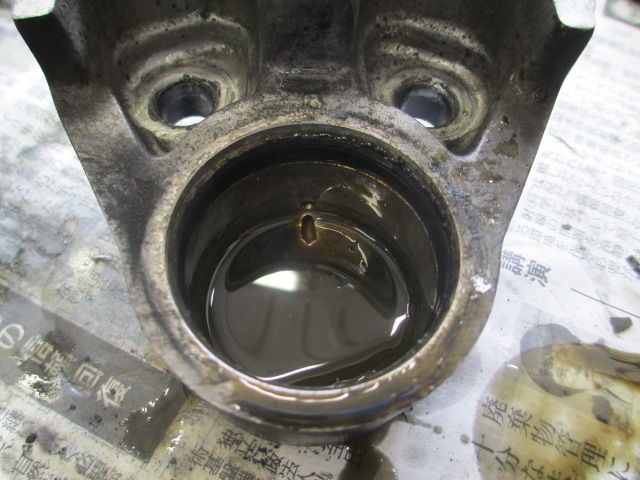

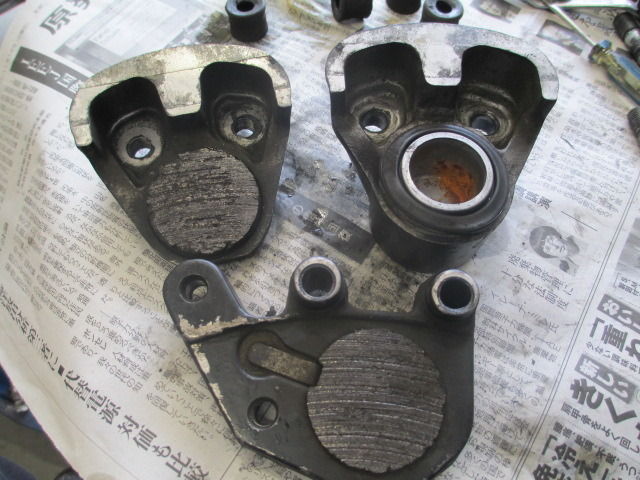

マスター、キャリパー共スラッジが堆積し、ピストンは虫食いが有りました。

社外品のキャリパーAssyも販売されておりますが、「出来るだけ純正品で・・・」というご要望です。

イメージ 6

イメージ 7

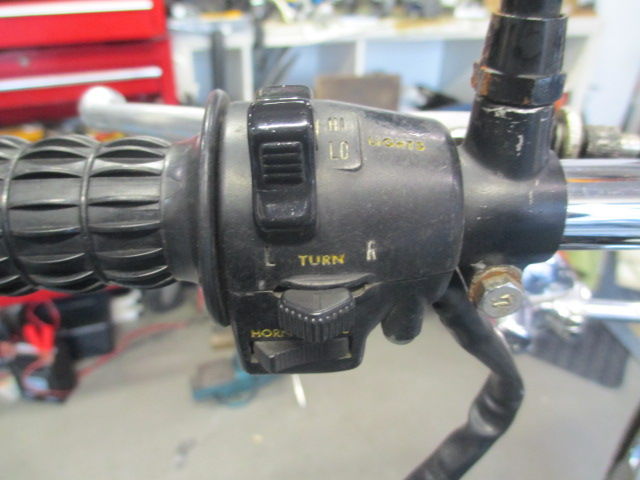

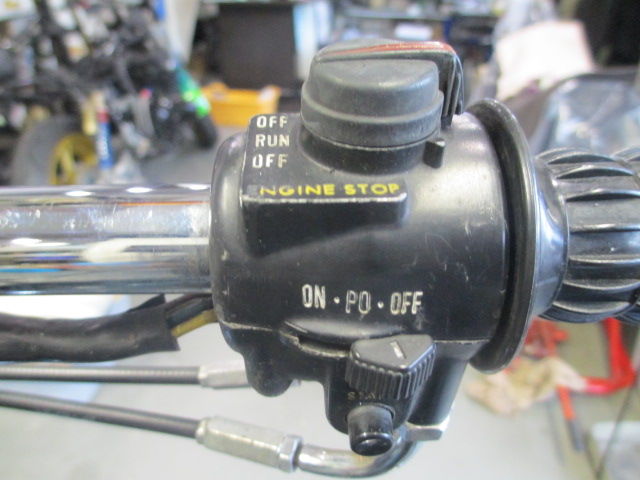

左右のハンドルスイッチも傷んで来ましたので、こちらも社外品に交換では無く、純正品を再生します。

イメージ 8

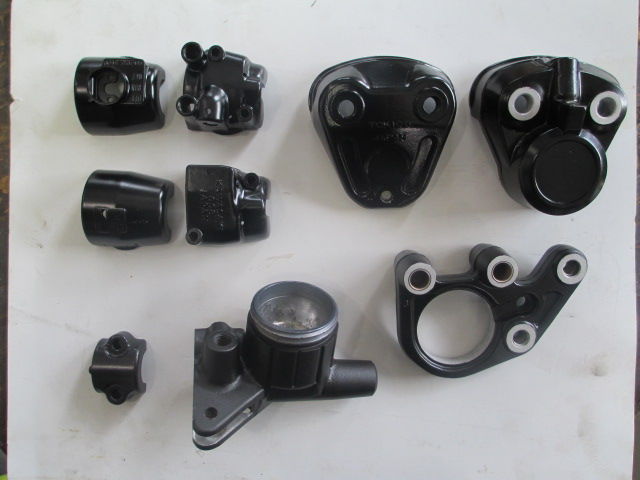

サンドブラスト後に、でリペイントしました。

イメージ 9

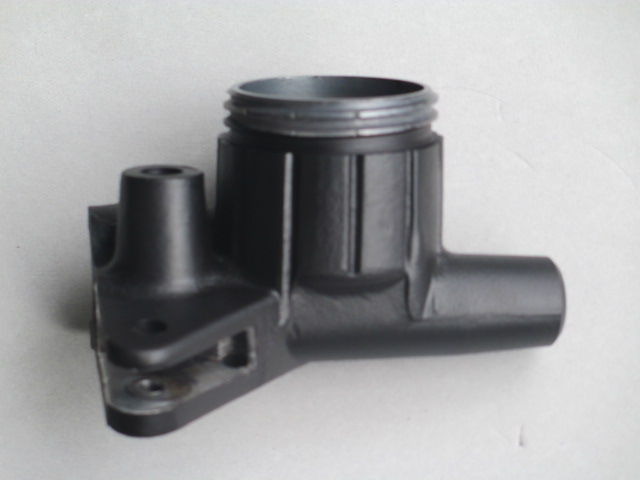

マスターはグレーで、アルマイトの色をペイントで再現して見ました。
