2011年09月

KZ1000MK2

イメージ 1

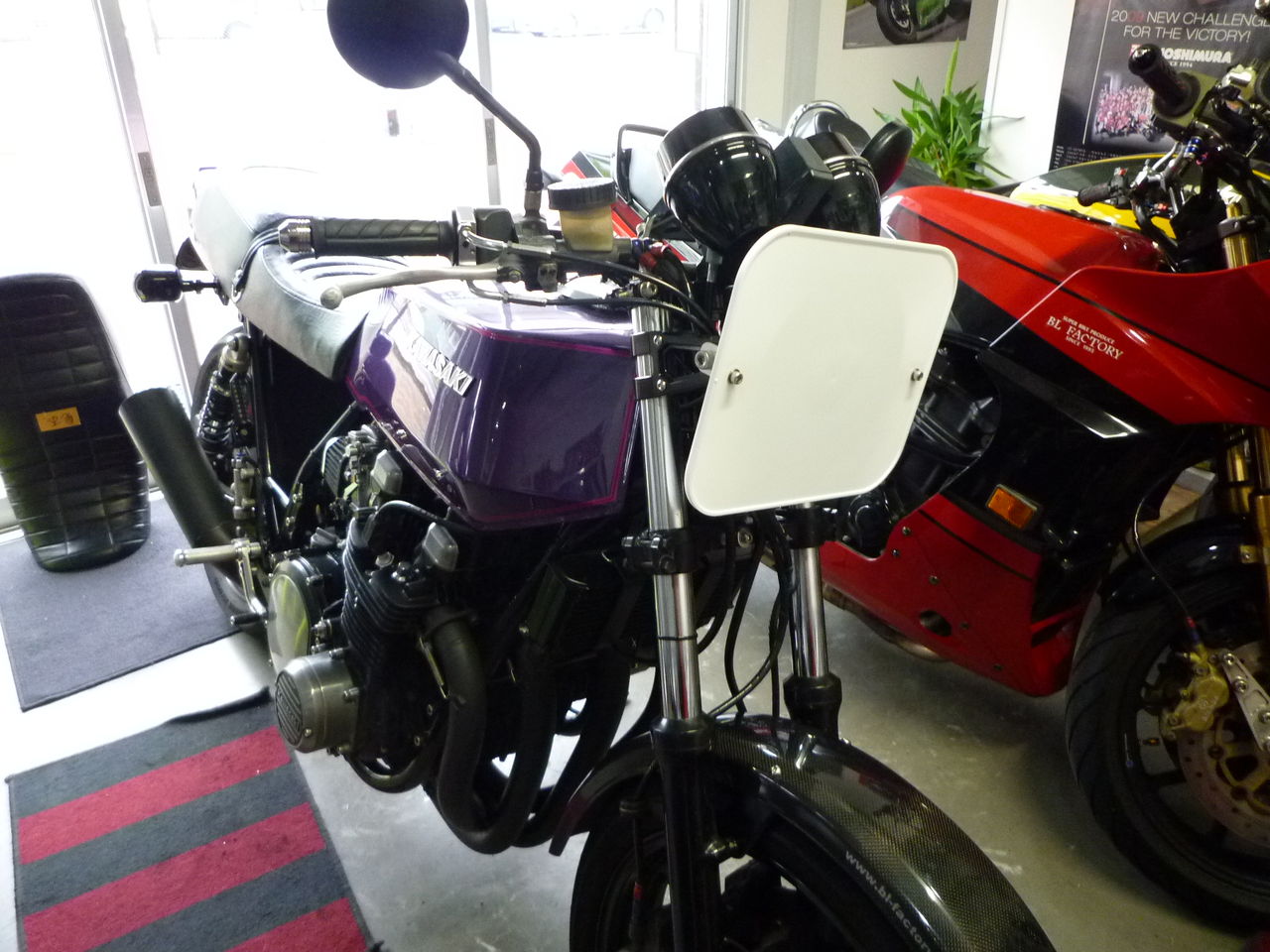

車検でお預かりしたKZ1000MK2ですが、今月はサーキット走行の予定ですので、ゼッケンプレートを取り付ける準備をしておきました。

10/18の岡山国際サーキットで開催される、ダンロップのサーキットステーションです。

今回は、火曜日なので私も参加する予定です。

Z1000R2 その2

メインハーネスを交換のZ1000R2の作業続きです。

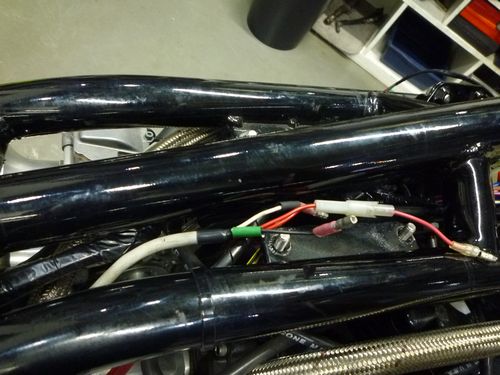

ヘッドはツインプラグ加工を施されており、点火系はダイナSで同時点火となっておりました。

イメージ 1
イメージ 2

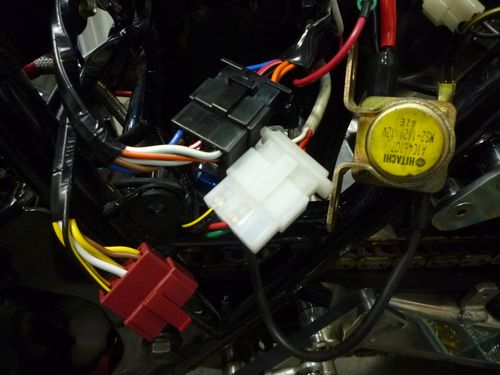

タンク下で独立した回路でしたが、せっかく新品のハーネスに交換しておりますので、ジャンクションに接続してスッキリとさせましょう。

イメージ 3
イメージ 4

カプラーブラケットは、加工されておりますので新品に交換です。

イメージ 5
イメージ 6
イメージ 7
イメージ 8

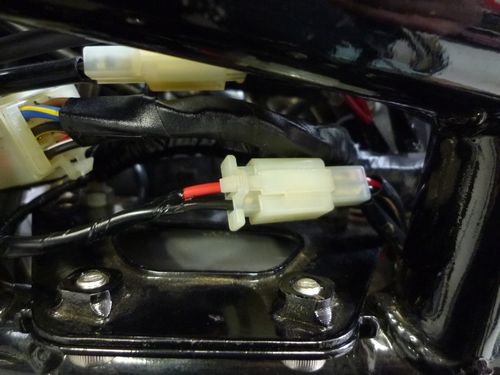

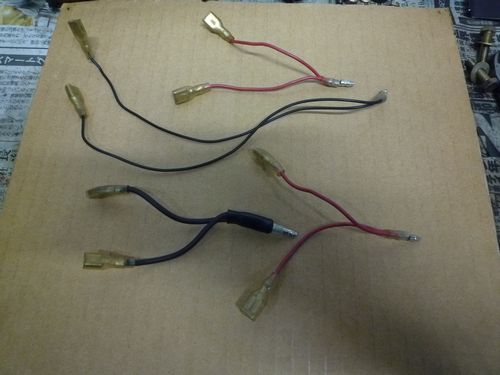

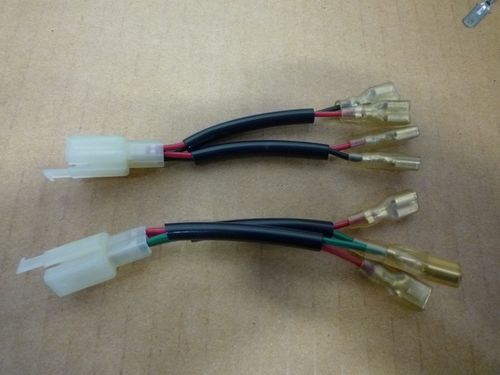

ツインプラグ用に4つのIGコイルに接続するハーネスも製作、メインハーネスとの接続もコネクタ
に変更しました。

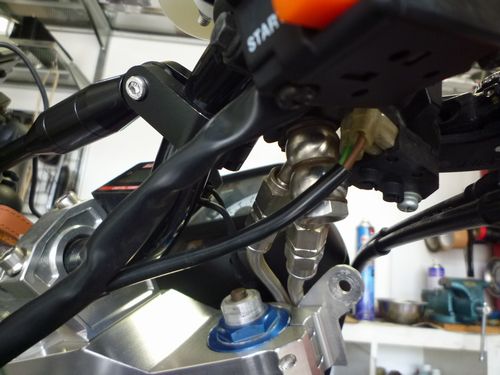

イメージ 9
イメージ 10
イメージ 11
イメージ 12

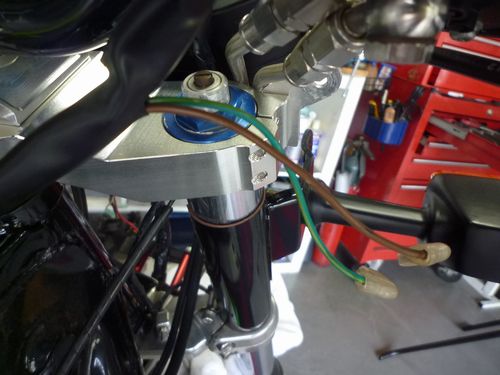

ブレーキスイッチのハーネスには、カバーを通しましたが、リヤブレーキスイッチは機械式に変更しておいた方が良いかも・・・。

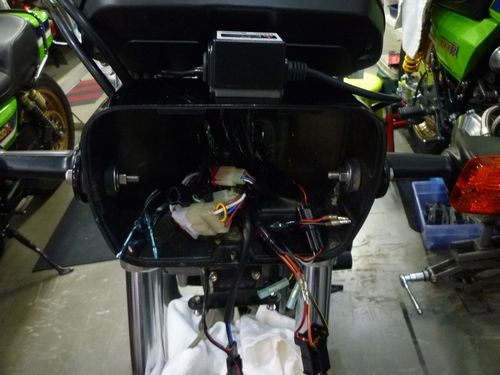

イメージ 13
イメージ 14

無駄に長いメインスイッチのハーネスも、適度な長さにカットしておきました。

カスタム車両のハーネス交換というのは、作り換える箇所が多い場合が有るので、結構大変です。

ETC電源を取り直して、H.I.Dを取り付けて完成しました。

差し入れ #316

本日の差し入れは

イメージ 1

ロングツーリング・・・山口のお土産です。

イメージ 2

チョコ餅。

イメージ 3

そしてこちらは、神戸モロゾフの 「プリン」 です。

ありがとうございます!




Z1000R2

イメージ 19

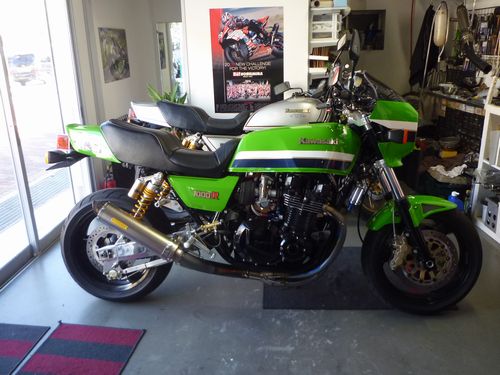

カスタムされたこのZ1000R2は、最近この状態で購入されたそうです。

電装系が心配ということで、点検する事となりました。

「Z1のハーネスを使用していると聞いていますが・・・。」とオーナー。

「いやいや、R2はまだメーカーから新品のハーネスが出ますし、逆にそっちの方が面倒ですから
 それは無いでしょう・・・。」

イメージ 1
イメージ 2
イメージ 3
イメージ 4

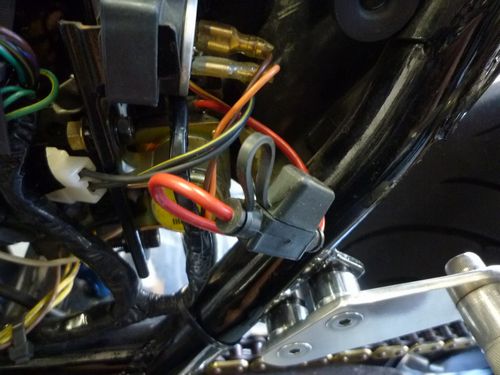

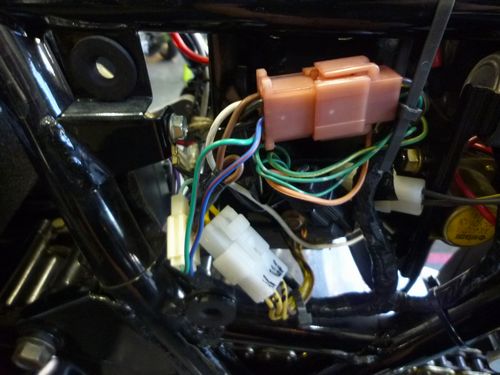

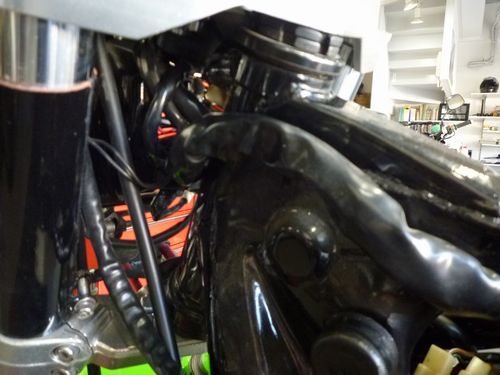

有りました・・・。

外品のZ1のハーネスで、当然ヒューズは1系統のみ。

イメージ 5
イメージ 6

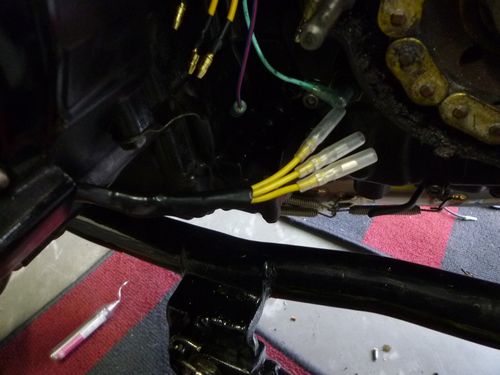

ステーターコイルのハーネスが短くギボシも逆ですので、延長してハーネスカバーを装着。

イメージ 7
イメージ 8

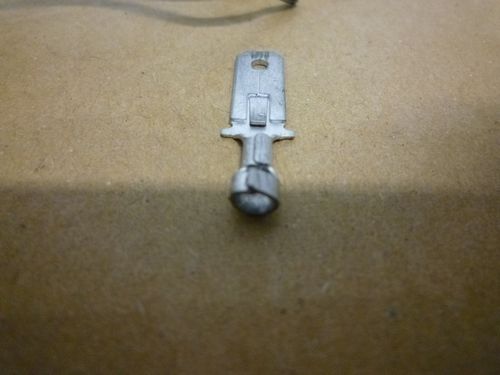

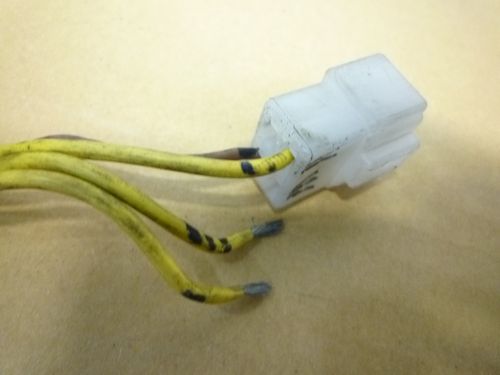

簡単に抜けてしまったハーネスは、カシメ方が問題です。

イメージ 9
イメージ 20

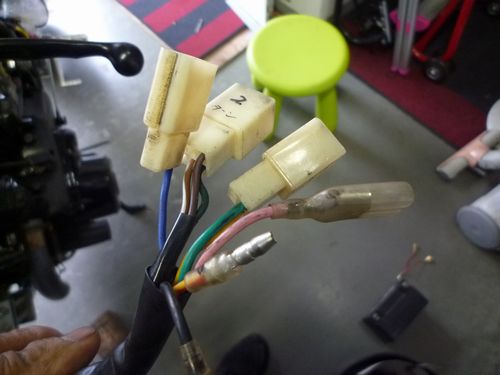

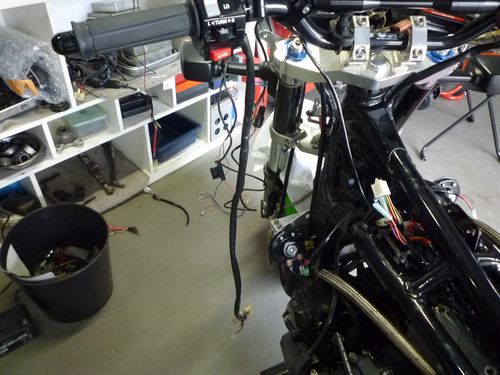

ハンドルスイッチのコネクタは全て系統別にされ、このコネクターの数でこの長さ。

もう、これはハーネスをEU仕様R2純正ハーネスに交換してしまいましょう。

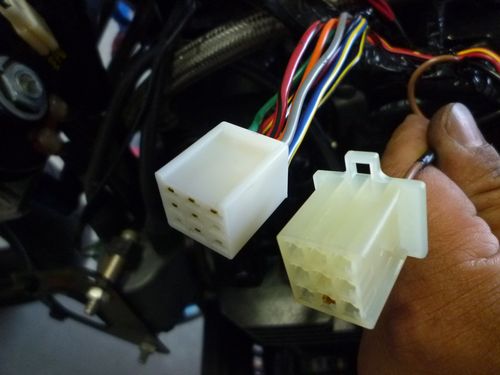

イメージ 10
イメージ 11

前出の左ハンドルスイッチは9Pのコネクタ1つになります。

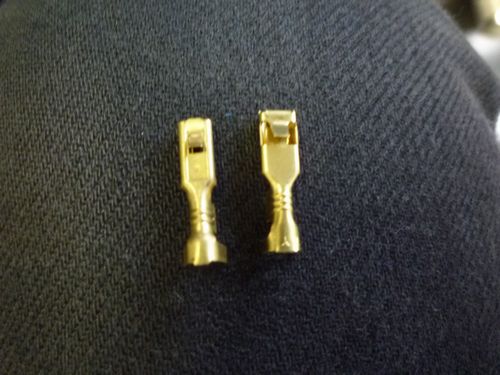

ここはロック付のコネクタに変更しておきたい所ですが、端子の形状が異なりますので端子から交換しなければいけません。

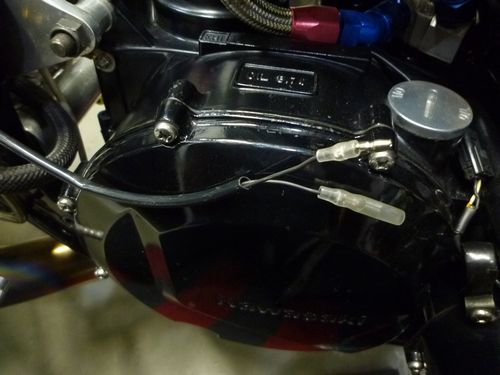

イメージ 12
イメージ 13

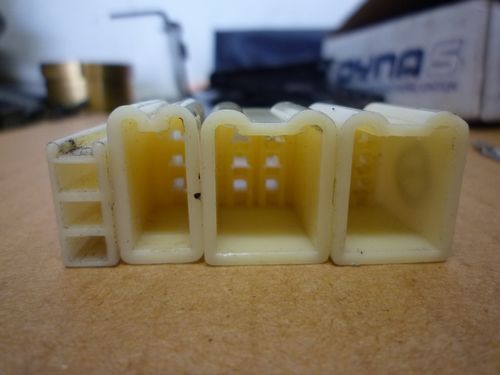

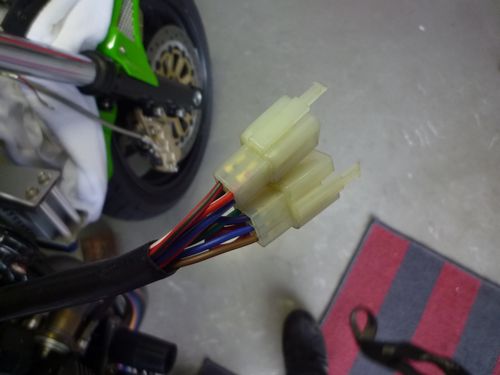

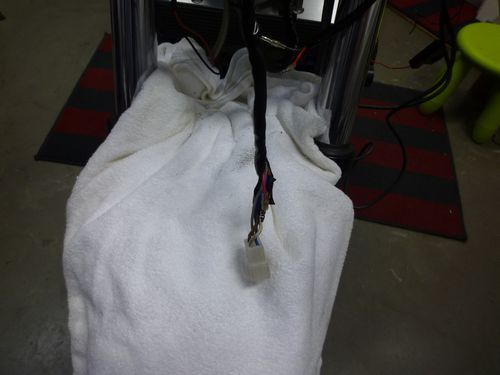

右ハンドルスイッチは4つから2つのいコネクタに変更です。

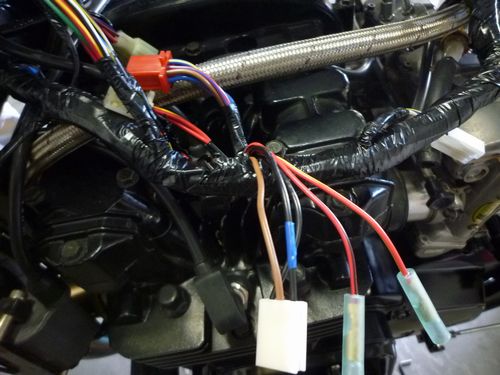

イメージ 14
イメージ 15
イメージ 16

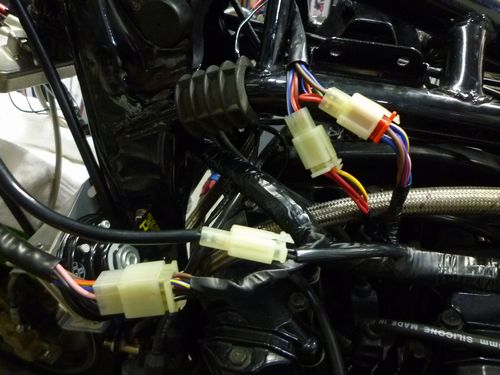

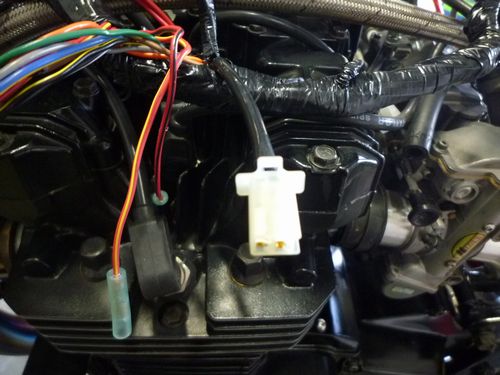

スターターロックアウトのコネクタを変更して、余分なハーネスはカット、レイアウトを変更して
ハンドルスイッチの完成です。

イメージ 17

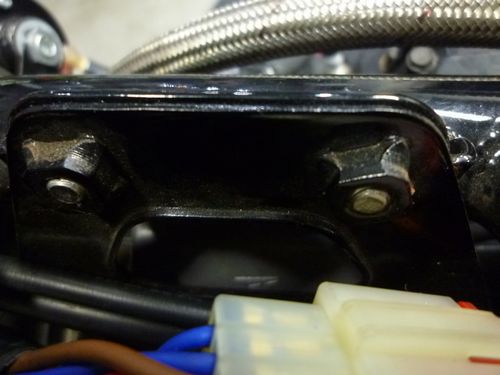

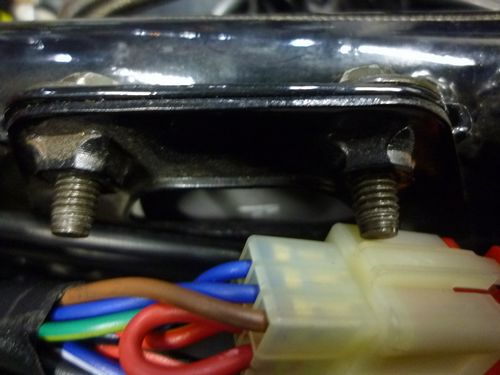

IGコイルのブラケットのボルトが飛び出しています。

イメージ 18

コネクタやハーネスが通る場所ですので、トラブル防止の為にピッタリの長さのボルトに交換です。

つづく



差し入れ #315

本日の差し入れは

イメージ 1

和歌山のお土産で 「紀州南高梅」 です。

今日はお天気が良くて、 気持ちよかったですよね〜〜。

ありがとうございます!
